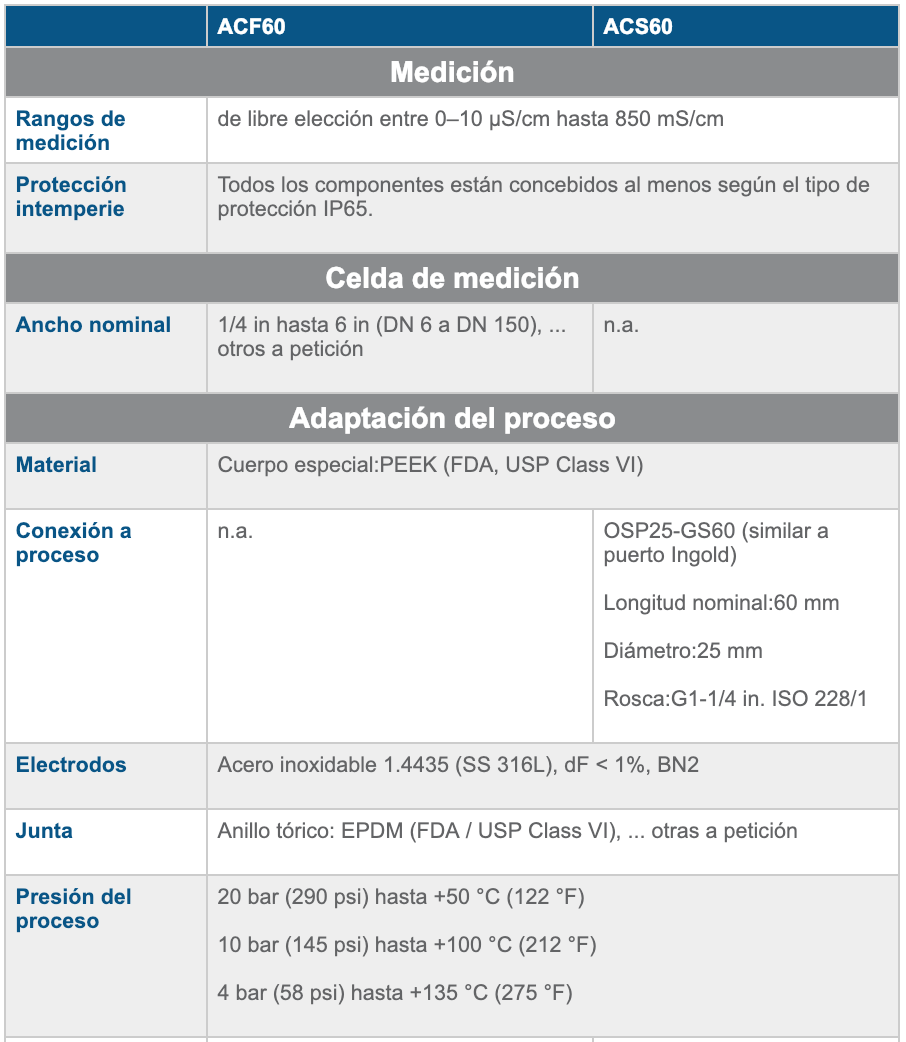

Sensor de conductividad ACF60 / ACS60



  • El diseño patentado de seis electrodos reduce la sensibilidad respecto a la suciedad y la polarización
  • Amplio rango de medición: 0–10 µS/cm hasta 0–850 mS/cm
  • Sensor de temperatura Pt1000 integrado
  • Ningún anillo tórico ni epóxido – apropiado para la limpieza CIP/SIP


Aplicaciones típicas:

  • Monitorización de procesos cromatográficos
  • Control de procesos CIP
  • Medición de agua ultra pura



Diseño de seis electrodos

El diseño del sensor de conductividad ACF60 / ACS60 es muy moderno, con cuatro polos y seis electrodos. La distribución patentada de cuatro electrodos de corriente dispuestos al rededor de los dos electrodos potenciales permite medidas fiables y precisas. Este modelo único reduce considerablemente, además, la sensibilidad al ensuciamiento del sensor y la polarización. La combinación de un convertidor universal de optek C8000 y un sensor de conductividad ACF60 / ACS60 permite cubrir un amplio rango dinámico de medición desde 0–10 μS/cm hasta 0–850 mS/cm con un único sensor.

Medición de la temperatura

El RTD de platina Pt1000 colocado en la punta del sensor ACF60 / ACS60 garantiza una medida de la temperatura de reacción rápida para la compensación. Los valores pueden ser transferidos al convertidor C8000 y visualizados en él.

Diseño sanitario

Concebido para una esterilidad máxima, los seis electrodos están hermetizados en una punta de medición PEEK conforme a FDA (USP clase VI) sin necesidad de anillos tóricos ni epóxidos. Gracias a la instalación en una celda de medición en línea de optek el diseño garantiza un flujo uniforme sin impedimentos de todos los líquidos del proceso con un volumen de retención y un aseguramiento hidrostático mínimos. El sensor ACF60 / ACS60 es apropiado para aplicaciones CIP y SIP.

Adaptador para electrodos de pH PF12



  • Orientación de los electrodos a 12 grados para aumentar el rendimiento
  • Conexión a tierra para diagnóstico en línea
  • Concebido para aumentar el caudal y reducir el volumen de retención
  • Apropiado para la mayoría de electrodos de pH con Ø 12 x 120 mm

12 grados

El adaptador de optek para electrodos de pH PF12, está concebido para la fijación de electrodos de pH en un ángulo óptimo de 12 grados. Esto permite que se puedan usar electrodos de vidrio llenos de electrólito de modo que se aumenten la funcionalidad y la vida útil de las sondas de pH. El adaptador de electrodos PF12 es compatible con un gran número de electrodos de pH.

Conexión a tierra

El PF12 está dotado de una conexión a tierra fijada a la celda de medición. De esta forma, es posible usar electrodos de pH que incorporan técnicas de entrada de diferencial de pH. Además, la conexión a tierra garantiza una medición muy estable y permite realizar el diagnóstico del sensor incluyendo las alertas en caso de que la impedancia del vidrio sea baja, la tubería esté vacía o se rompa un electrodo o un cable.

Diseño sanitario

El PF12, que se instala en el interior de una celda de medición en línea de optek, garantiza un flujo uniforme sin impedimentos de todos los líquidos del proceso. El PF12 cumple los requisitos de esterilidad y es apropiado para aplicaciones CIP y SIP. Al mismo tiempo reduce el volumen de retención y el aseguramiento hidrostático a un mínimo.

Medida combinada del pH y la conductividad para un volumen de retención bajo

Ancho nominal Volumen Volumen
  sólo conductividad pH + conductividad
0,25 in < 22 ml < 41 ml
0,50 in < 26 ml < 44 ml
0,75 in < 34 ml < 52 ml
1,00 in < 48 ml < 65 ml
