Tecfluid

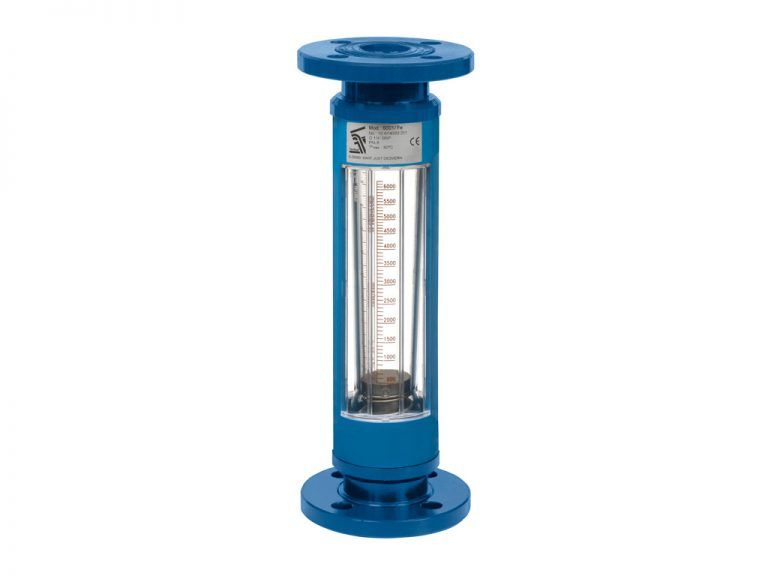

Medidor de caudal de área variable para líquidos y gases

Representada: Tecfluid

Medidores de caudal de tubo de vidrio

  • Fácil instalación
  • Indicación de caudal por lectura directa
  • Baja pérdida de carga
  • Escalas calibradas en l/h, m3/h, kg/h, l/min, %, etc.
  • Protecciones contra roturas accidentales del tubo de medida

Rango de caudal:

  • Agua: 2,5 l/h ... 50 m3/h
  • Aire: 45 Nl/h ... 1500 Nm3/h

Precisión: 1,6% (qG=50%)
Conexiones:

  • Conexiones roscadas BSP o NPT: ½” ... 3”
  • Bridas EN 1092-1 o ASME B16.5: DN15 ... DN80 / ½” … 3”

Conexiones para encolar PVC o para soldar EN 1.4404 (AISI 316L)
Conexiones sanitarias según ISO 2852, SMS 1145, DIN 11851, TRI-CLAMP®


Materiales:

  • Tubo de medida: vidrio borosilicato
  • Montura: acero galvanizado y pintado, EN 1.4301 (AISI 304)
  • Pantalla de protección: policarbonato (resistente a UV)
  • Partes en contacto con el fluido: acero galvanizado y pintado, EN 1.4404 (AISI 316L), PVC, PP, PTFE, PVDF
  • Flotador: EN 1.4404 (AISI 316L), aluminio, PVC, PP, PTFE, PVDF


Opciones:

  • 1 o 2 automatismos
  • Transmisor electrónico con salida analógica 4-20 mA para zona segura o potencialmente explosiva (protección Ex ia IIC T6, certificado ATEX). Protocolo HART, FIELDBUS y PROFIBUS disponible bajo demanda

Aplicaciones

  • Tratamiento de aguas
  • Control de caudales de calefacción y refrigeración
  • Laboratorios de investigación
  • Control de quemadores a gas
  • Industrias químicas y hornos de tratamiento térmico
  • Bancos de ensayo

Modelos

  • 6001 conexión rosca BSP / NPT o PVC para encolar / EN 1.4404 para soldar
  • 6002 conexión brida EN 1092-1. Otras bajo demanda
  • 6011 conexión sanitaria DIN 11851
  • 6013 conexión sanitaria CLAMP ISO 2852, TRI-CLAMP®
  • 6015 conexión sanitaria SMS 1145
  • 6000-Fe todos los componentes en acero galvanizado y pintado
  • 6000-INOX partes en contacto con el fluido en EN 1.4404 (AISI 316L). Otros componentes en acero galvanizado y pintado
  • 6000-INOX TOTAL todos los componentes en EN 1.4404 (AISI 316L), excepto montura en EN 1.4301 (AISI 304)
  • 6000-PVC partes en contacto con el fluido en PVC. Otros componentes en acero galvanizado y pintado
  • 6000-PP partes en contacto con el fluido en PP. Otros componentes en acero galvanizado y pintado
  • 6000-PTFE partes en contacto con el fluido en PTFE. Otros componentes en acero galvanizado y pintado
  • 6000-PVDF partes en contacto con el fluido en PVDF. Otros componentes en acero galvanizado y pintado

Características técnicas

  • Precisión, según VDI/VDE 3513 hoja 2 (qG=50%): 1,6%
  • Escalas directas en unidades de caudal o en %
  • Rango de escala: 10:1
  • Temperatura del fluido: -20ºC ... +80ºC
  • Temperatura ambiente: -20ºC ... +60ºC
  • Presión de trabajo: de 5 a 15 bar máx., dependiendo del tamaño del caudalímetro

Conexiones:

  • Conexiones roscadas BSP o NPT: ½” ... 3”
  • Bridas EN 1092-1 o ASME B16.5: DN15 ... DN80 / ½” … 3”
  • Conexiones sanitarias según ISO 2852, SMS 1145, DIN 11851, TRI-CLAMP®

Longitud tubo de medida: 300 mm
